该产品可对钢混结构的接触面脱空问题进行有效检测，同时可对脱空区域的大致形进行描绘。

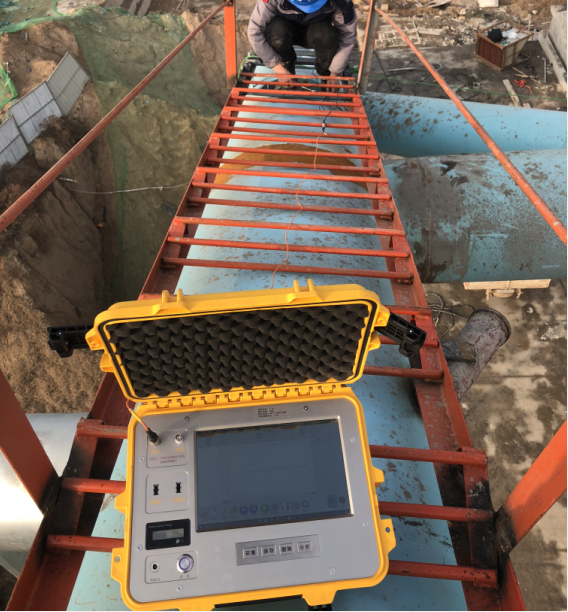

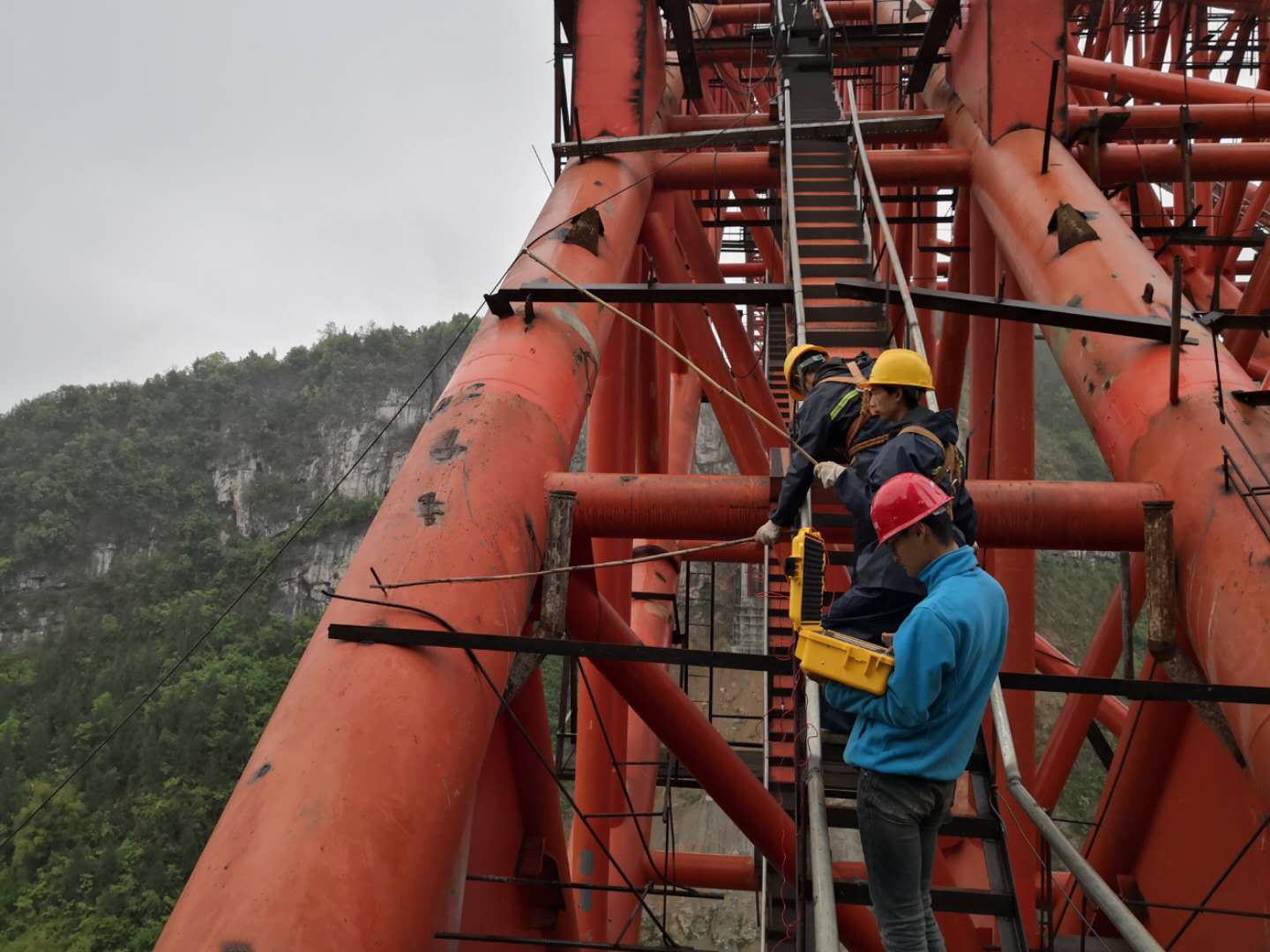

可适用于管廊、钢管混凝土拱桥、钢管混凝土建筑物、钢管束混凝土结构、压力钢管等结构的混凝土脱空检测。
（1）《超声法检测混凝土缺陷技术规程》（CECS21-2000）；
（2）《水工混凝土结构缺陷检测技术规程》（SL713-2015）
（3）《公路工程质量检验评定标准》（JTG F80/1-2017）
（4）《钢管混凝土桥梁检验评定规程》（DB51/T 2425-2017）
测试原理
1、信号特征法

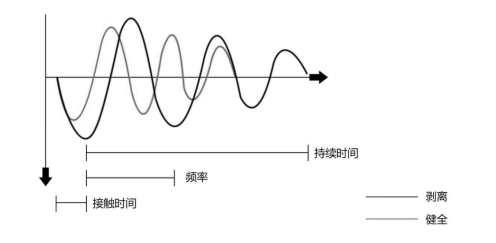

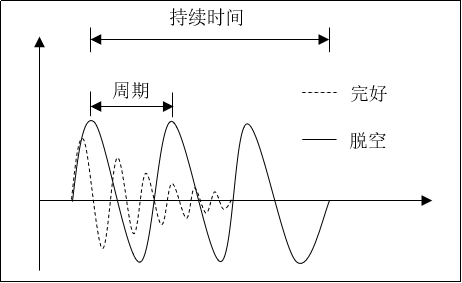

通过冲击使得结构表面产生振动；结构脱空与否，结构振动信号的相位、幅度、频率等特征信息会发生变化，根据这一系列特征判断钢结构与混凝土接触表面是否存在脱空。

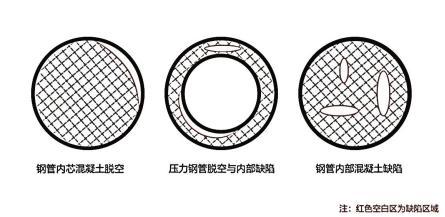

图1-4-1 钢管或钢板混凝土缺陷模型及测试原理
2、走时成像信号振幅综合迭代
该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建，得到真实反映结构内部情况分布图像，达到检测结构物内部质量的目的。

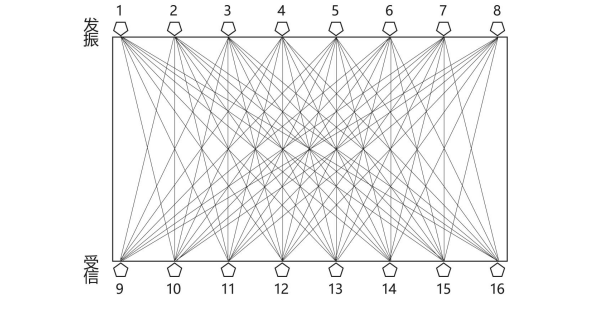

图1-4-2 走时成像测试原理
产品配置表 | ||||

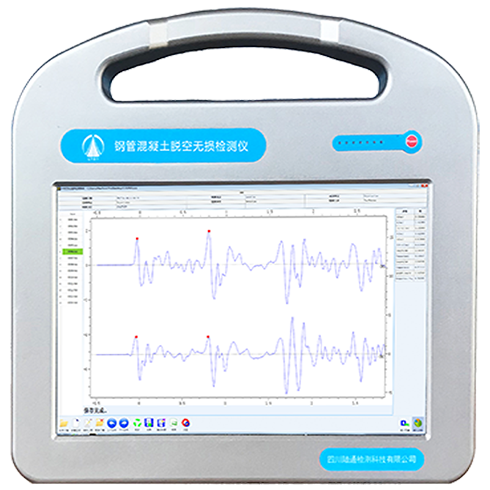

钢混结构质量综合检测系统：LT-SPCP | ||||
序号 | 部件名称 | 规格型号 | 数量 | 备注 |
一、硬 件 部 分 | ||||
1.1 | 仪器主机 | LT-ITP-Q | 1台 |
|
1.2 | 仪器专用充电器 | LT-CPWR | 1个 |
|
1.3 | 加速度传感器 | / | 1个 |
|
1.4 | 激振锤 | LT-10 | 1个 |
|
1.5 | 激振锤 | LT-17 | 1个 |
|
1.6 | 激振锤 | LT-28 | 1个 |
|
1.7 | 激振锤 | LT-40 | 1个 |
|
1.8 | 信号线缆 | LT-L-5 | 1根 |
|
1.9 | 信号线缆 | LT-L-30 | 1根 |
|
1.10 | 钢卷尺 |
| 1把 |
|
二、软 件 部 分 | ||||
2.1 | 钢管混凝土脱空测试系统 | V1.0 | 1套 |
|
三、附 件 部 分 | ||||
3.1 | 使用说明书 | / | 1本 |
|
3.2 | 保修卡 | / | 1份 |
|
3.3 | 合格证 | / | 1份 |
|
