电力体系

电杆埋深及缺陷无损检测仪

立即咨询

Advantages

产品优势

高精度分析方法：积分处理、频谱分析、相关分析、滤波。
智能软件支持：可直接出结果，直观呈现数字化、缺陷及埋深分布情况；

高精度进口元器件：欧美进口核心部件，重复性好，结构准确。
信号输入模式：有线传输

Overview

功能概述

1.可适用于任何结构类型的电线杆
2.长度检测范围 1M-60M
3.检测长度及缺陷。

对应标准规范

CORRESPONDING STANDARD
测试原理

TESTING PRINCIPLE
产品配置

Product configuration

(1)《冲击回波法检测混凝土缺陷技术规程》JGJ/T 411-2017；

(2)《混凝土结构现场检测技术规程》GB/T 50784-2013。

展开全部

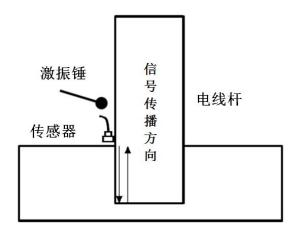

根据电杆的结构，电杆属于杆状构件，检测时，如下图所示，将加速度传感器固定于电杆外露段底部，在加速度旁 5cm 左右位置敲击电杆产生弹性波，弹性波将沿着电杆杆体向下传播，在传播到电杆底部时遇到阻抗差异将产生反射信号，通过检测仪器将对反射信号提取可确定弹性波往返传播时间 T ，结合弹性波在电杆内传播波速 V 即可算出电杆埋深。计算公式如下所示：
ΔL=VT/2

电杆埋深检测示意图

展开全部

产品配置

1. 主机	2. 仪器专用充电器	3. 加速度传感器
4. 激振锤17mm	5. 激振锤28mm	6. 信号线缆5m
7. 软件分析系统

展开全部
