（1）现状

近年来，由于电杆倒杆事件时有发生，其很大原因是由于电杆埋深不够，且夯实不牢固，造成人员伤亡事故，因此，电杆埋深检测至关重要。

（2）现有测试方案难点及新的解决方法

由于电线杆底部埋进土中，无法直接测量，因此只能采用无损检测的方式，同时受风噪、环境静电、高压线缆等复杂现场条件影响。采用传统的反射法进行检测时，顶端存在高压电线，无法满足测试条件，因此只能采用侧面激振的方式进行。

（3）检测依据

1、《锚杆锚固质量无损检测技术规程》（JGJ/T182-2009）；

2、《水利水电工程锚杆无损检测规程》（DL/T5424-2009）。

（4）测试原理

一、电杆埋深检测

电杆埋深检测的基本原理：通过在侧壁施加激振信号产生应力波，该应力波沿电杆杆体传播过程中，遇到电杆底面时，将产生反射波，检测分析反射波的传播时间、幅值和波形特征，就能判断电杆埋深。计算公式如下所示：

∆L=VT/2

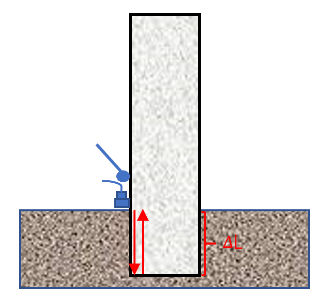

电线杆埋深检测示意图

二、混凝土基础裂缝深度检测

1、传播时间差法：

该方法是通过弹性波在待测裂缝位置传播时间来计算裂缝深度。波速一定条件下，传播时间越长，裂缝深度越大。激发信号被通道1和通道2接收，通过两通道接收传播时间差，及波速即可确定裂缝深度。

传播时间差法测试原理图

2、面波法：

面波法测试混凝土内部裂缝深度，在测试过程中采用“一发双收”测试方式。接收点跨裂缝等距离布置，冲击点与通道一传感器同侧。如图3-3所示；冲击产生的面波传递至裂缝另一侧传感时，通过对比传感器1和传感器2得到面波的最大振幅，进而得到被测裂缝深度。该方法测试范围大，受充填物、钢筋、水分的影响小。

裂缝深度h计算公式为：h=-ξλlnx

 面波法测试原理图

三、基础混凝土结构材质检测

1、冲击回波法：

该方法已知待测混凝土厚度 D，通过抽取弹性波在混凝土中传播时间，从而计算弹性波在混凝土中波速V；进而根据波速推算待测物模量及强度。

冲击回波法检测材质原理图

2、单面传播法：

通过在一定距离固定传感器，通道1和通道2拾取P波传播时间差，从而计算弹性波在混凝土中波速V；进而根据波速推算待测物模量及强度。

单面传播法原理图

3、透过法：

通过已知待测物两面间距和弹性波传播时间，从而计算弹性波在混凝土中波速，进而根据波速推算待测物模量及强度。

 透过法原理图

四、基础混凝土结构缺陷检测

1、冲击回波法：

当被测对象存在缺陷时，冲击弹性波信号会产生反射，通过对提取信号的分析，结合平面成像技术可描绘缺陷的形态及空间位置。

 冲击回波法测试原理图

2、振动法：

振动法主要通过冲击诱导测试对象的振动特性（频率及持续时间）来测试、评价混凝土结构物的剥离情况。

振动法缺陷测试原理图

3、层析扫描：

该方法以冲击弹性波作为媒介，以波速和信号幅值作为计算依据，通过交叉测线对被检对象进行全方位扫描，通过对采集数据的反演、重建得到能真实反映其结构内部情况的结构质量分布图像，以达到检测结构物内质量的目的。

 层析扫描法缺陷测试原理图

五、基础混凝土厚度检测

已知待测混凝土波速V，通过拾取弹性波在待测物中传播时间进而计算待测混凝土厚度。

反射法测厚度原理图

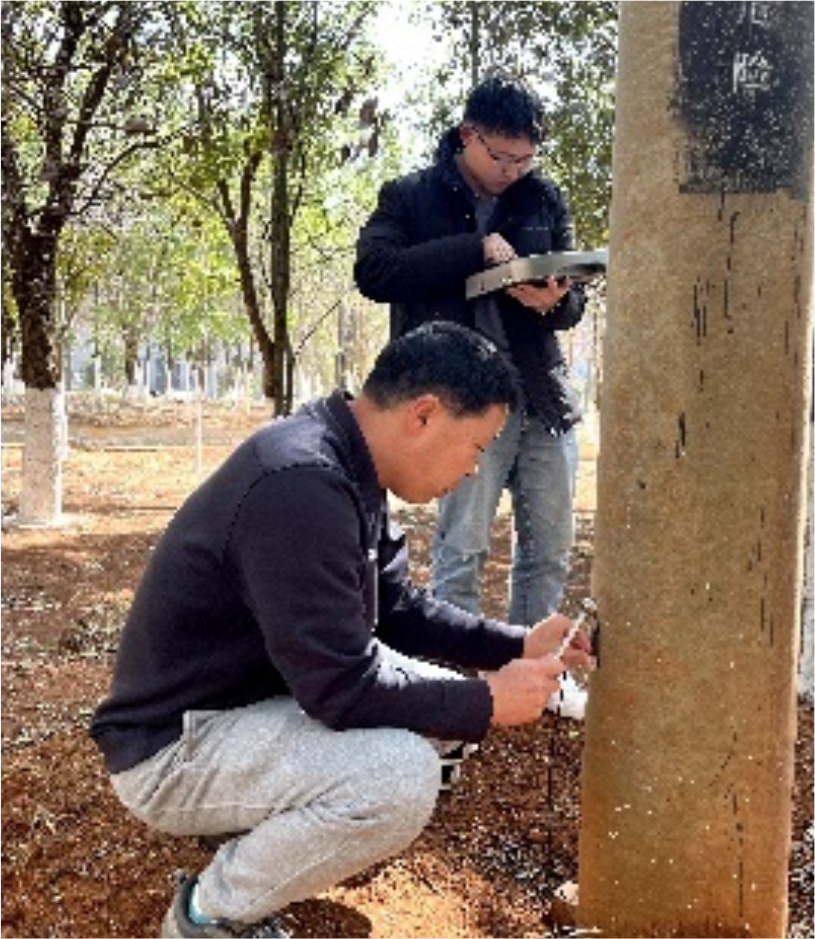

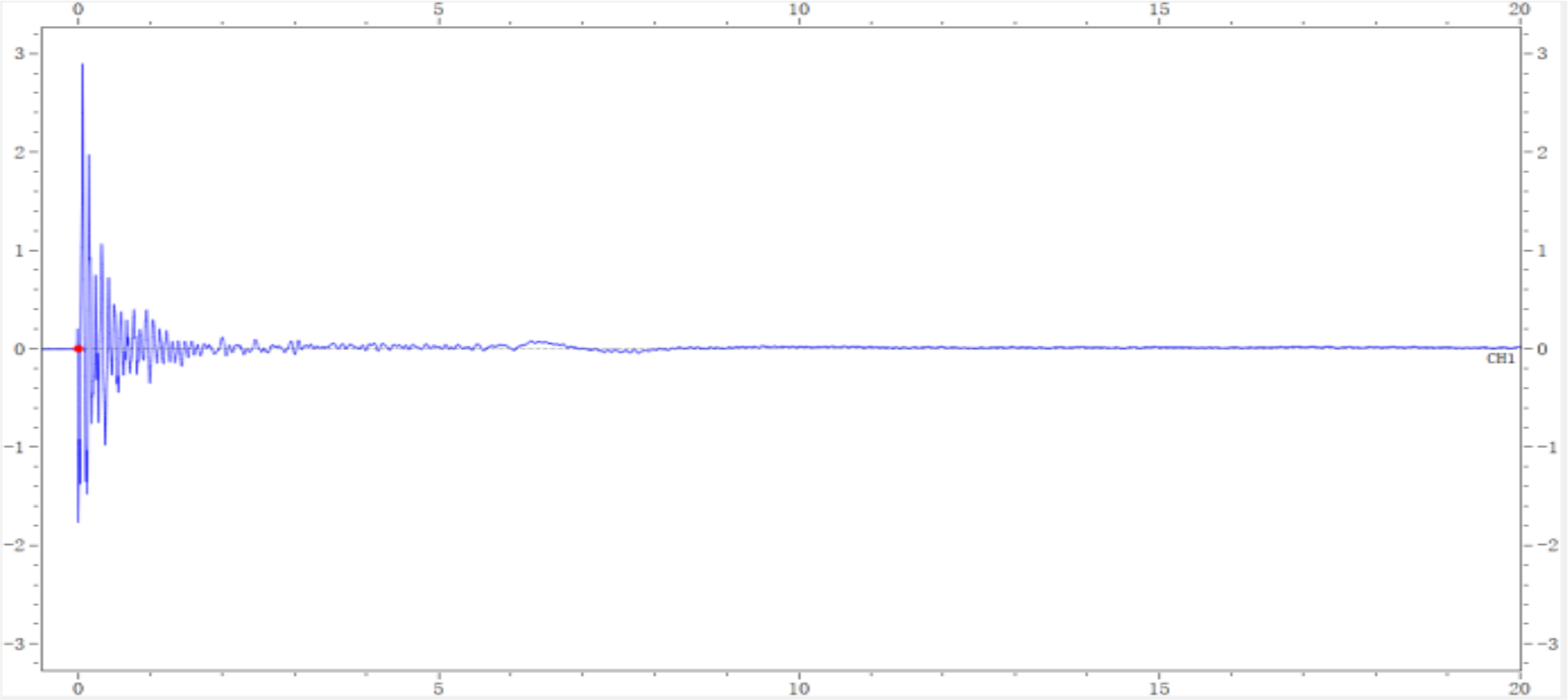

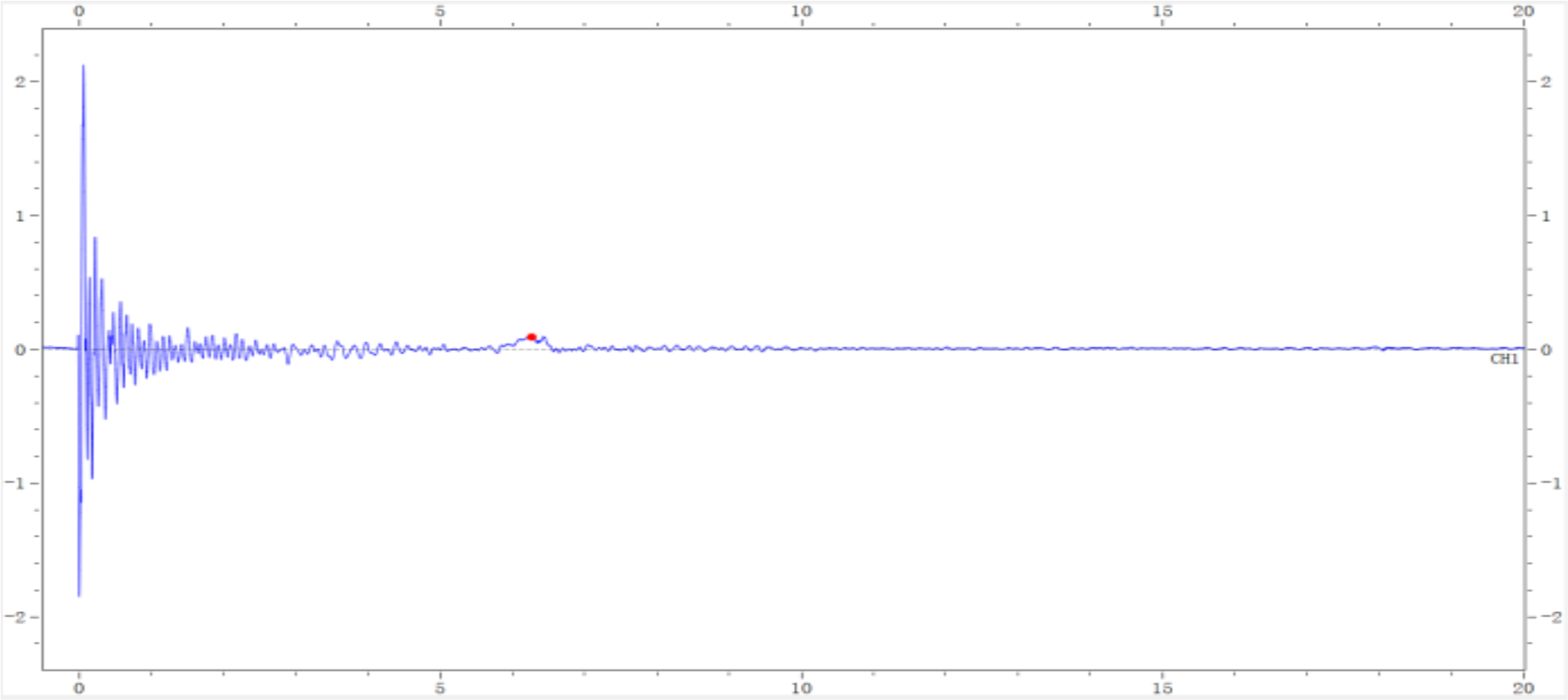

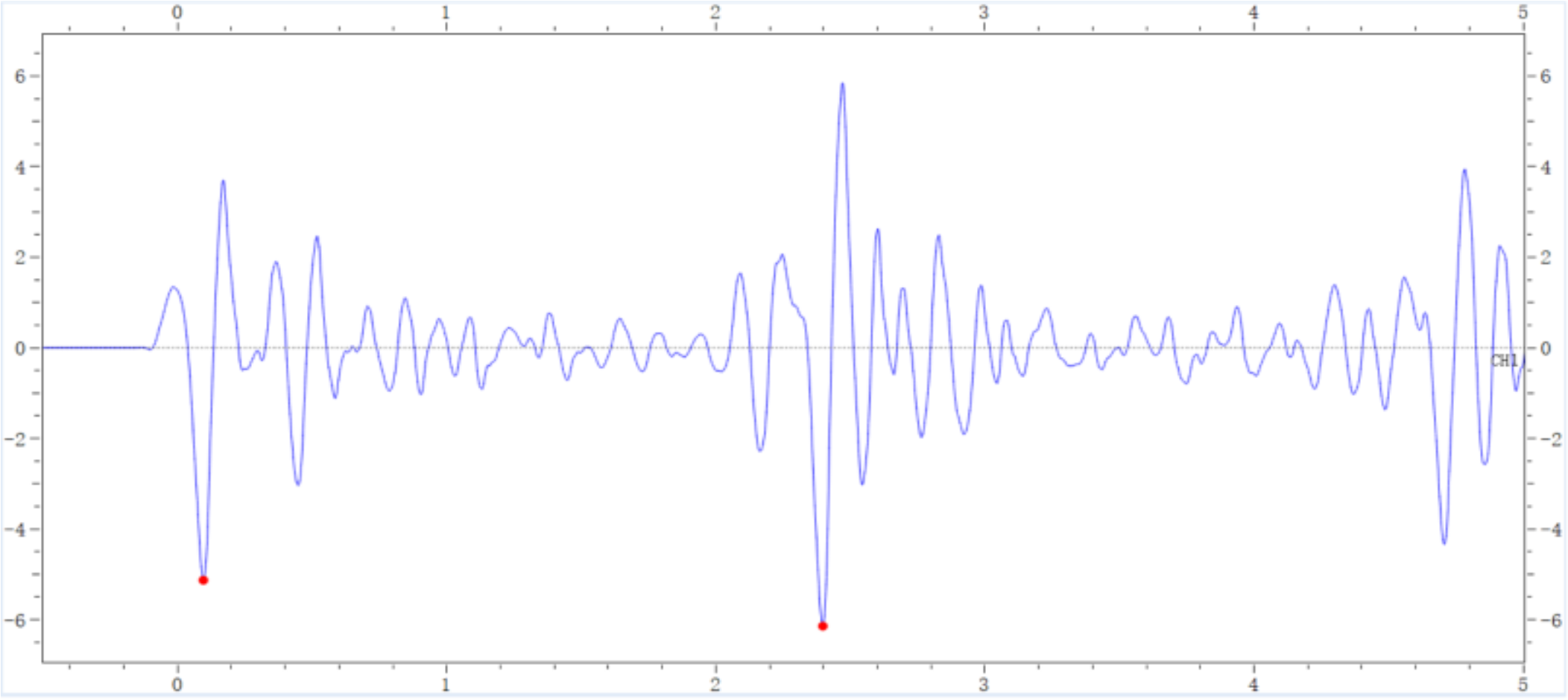

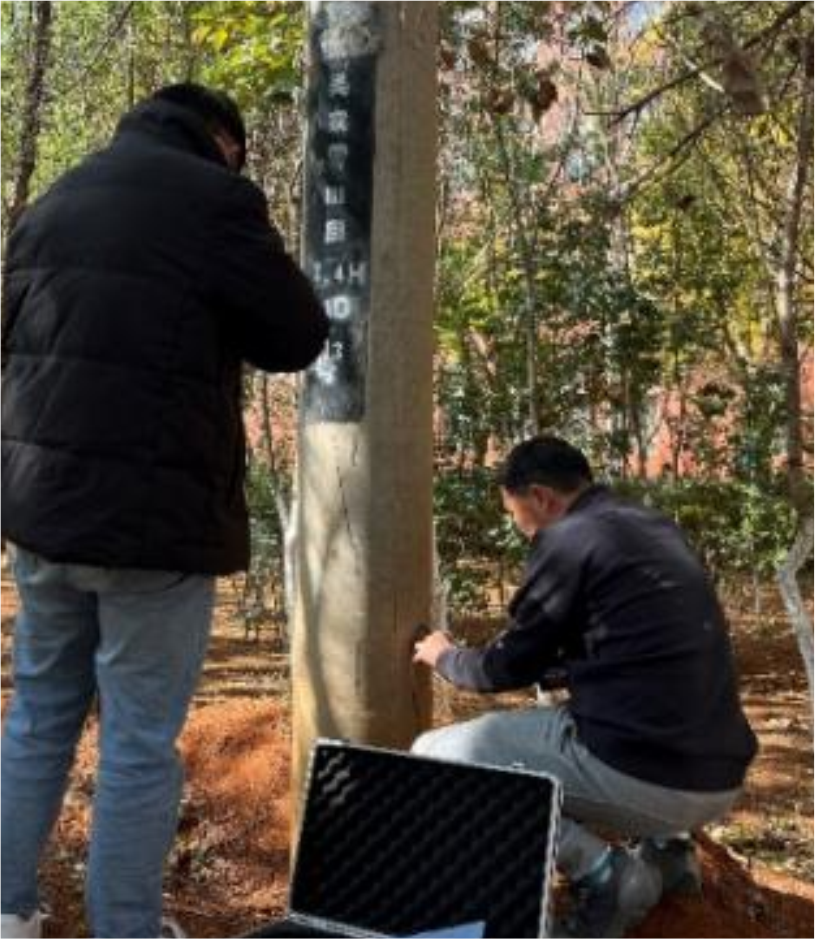

（5）工程案例
